مزايا
الوظيفة الأساسية
عندما يحدث زيادة في الجهد الزائد في الدائرة بسبب صاعقة أو لأسباب أخرى ، سيتم تشغيل الواقي على الفور في غضون نانوثانية ، وسيتم إدخال زيادة الجهد الزائد في الأرض لحماية المعدات الكهربائية على الشبكة
طلب
مناسبة للدوائر أقل من 1500VDC
خزانة / صندوق تجميع / نظام ضوئي
مخطط التثبيت
| س | فوق | 2 | - | PV | / | □ | DC1500V | X |
| كود المؤسسة | طفرة جهاز حامي |
رقم التصميم | كود PV العاصمة مخصصة |
أقصى استيعاب 40 كيلو |
التيار التشغيلي المقدر: DC1500V | الاستشعار عن بعد |
المزايا والشهادات
 |
 |

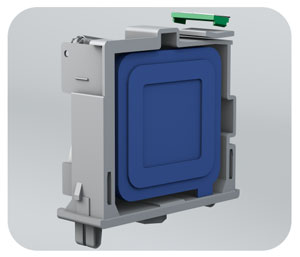

| آلية الحماية الداخلية للرقاقة | مشبك معدني |
| دائرة حماية القدرة على التحكم في درجة الحرارة ، آلية حماية حرارية مدمجة |

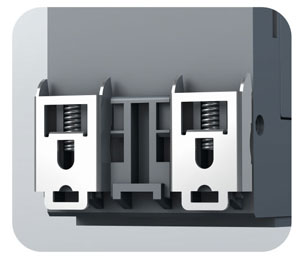

سهل التركيب والتفكيك |
 |
 |

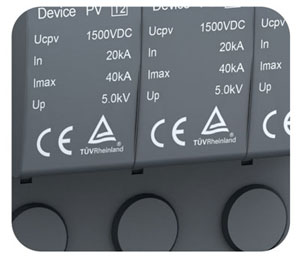

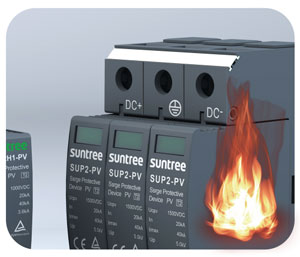

| غلاف مثبطات اللهب PBT | الشهادة الدولية |
| تصنيف مثبطات اللهب من V-0 | CE 、 توفالو |
تحديد
| نموذج | SUP2-PV |
| أقصى جهد تشغيل مستمر (Uc) | 1500 فولت تيار مستمر |
| الحد الأقصى لتيار التفريغ (إيماكس) (8 / 20u ثانية) | 40KA |
| مستوى الحماية (في) أعلى | 5.0 كيلو فولت |
| درجة حرارة العمل | -40 ℃ ~ + 70 درجة ℃ |
| الرطوبة النسبية | ≤95٪ (25 درجة مئوية) |
| طريقة التركيب | 35 ملم السكك الحديدية القياسية |
| إشارة النافذة | الوقت العادي: أخضر ؛ وقت الفشل: أحمر |
| مستوى الحماية | IP20 |
| أعمدة | 3 ص |
| تسرب 0.75u lmA (uA) | ≤20 |

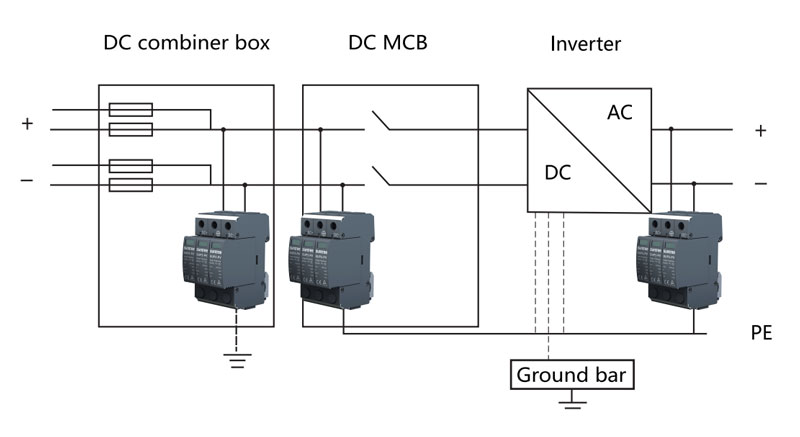

وضع التثبيت

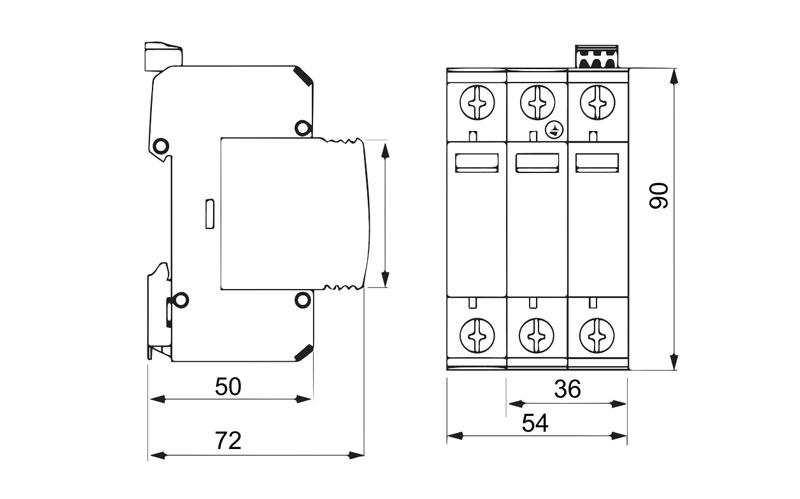

أبعاد التثبيت
احتياطات التركيب
النطاق الطبيعي لرطوبة الهواء المحيط ليس أعلى من + 40 درجة مئوية ، وليس أقل من -25 درجة مئوية ، والرطوبة النسبية ليست أعلى من 95٪
لا يتعدى ارتفاع موقع التركيب 2000 متر
مستوى التلوث 3
في وسط غير قابل للانفجار ، ولا يوجد غاز وغبار (بما في ذلك الغبار الموصّل)
يمكن أن يؤدي إلى تآكل المعادن وإتلاف العزل في الوسط
مقاومة الأسلاك
شريط التأريض النحاسي
