• مناسبة لمحطات الطاقة الشمسية الكهروضوئية الكبيرة.
• تتميز بتخفيض هذا الحساس بحماية خاصة من الحمل الزائد والقصر الإلكتروني، مما يتيح من توزيع الطاقة الكهربائية حماية ومعدات الطاقة من الوزن الزائد والقصر والمخاطر الأخرى.
• تيار مستمر، مما يستخدم لاستخدام البطاريات.
| نموذج المنتج | SM8-250HPV /3P 1500 فولت | SM8-630HPV /4P 1500 فولت |
| اسم المنتج | قاطع الدائرة الكهروضوئية DC MCCB | قاطع الدائرة الكهروضوئية DC MCCB |
| جهد الخدمة المقدر Ue | تيار مستمر 1250 فولت تيار مستمر 1500 فولت | تيار مستمر 1500 فولت |
| جهد العزل المقدر Ui | 1500 فولت | 1500 فولت |
| جهد تحمل النبضة المقدر Uimp | 12 كيلو فولت | 12 كيلو فولت |
| عدد الأقطاب | 3 | 4 |
| نوع الرحلة | مغناطيسي حراري (مغناطيس حراري غير قابل للتعديل)TMD ثابت | |
| معايير التصنيع | GB14048.2، IEC/EN 60947-2 | |
| استخدم الفئة | أ(PV-1) | |
| إطار القشرة الحالي في | 250 أمبير | 630أ |
| التيار المقدر للخدمة | 100/125/160/200/225/250 أمبير | 400/500/630 أمبير |
| نوع الكسر | ح | ح |
| أقصى قدرة على قطع الدائرة القصيرة (lcu) | Ue1500v 15kA Ue1250v 20kA | Ue1500v 30kA Ue1500v 30kA |
| قدرة قطع الدائرة القصيرة المقدرة للخدمة (LCS) | Ue1500v 15kA Ue1250v 20kA | Ue1500v 30kA Ue1500v 30kA |
| الإعداد الحالي lr | 1 في | |
| حماية لحظية من ماس كهربائي Liالعمر الميكانيكي | 6 بوصة (الحد الأدنى 1000 أمبير) | |
| الحياة الميكانيكية | 10000 مرة | |
| الحياة الكهربائية | 2000 مرة | |

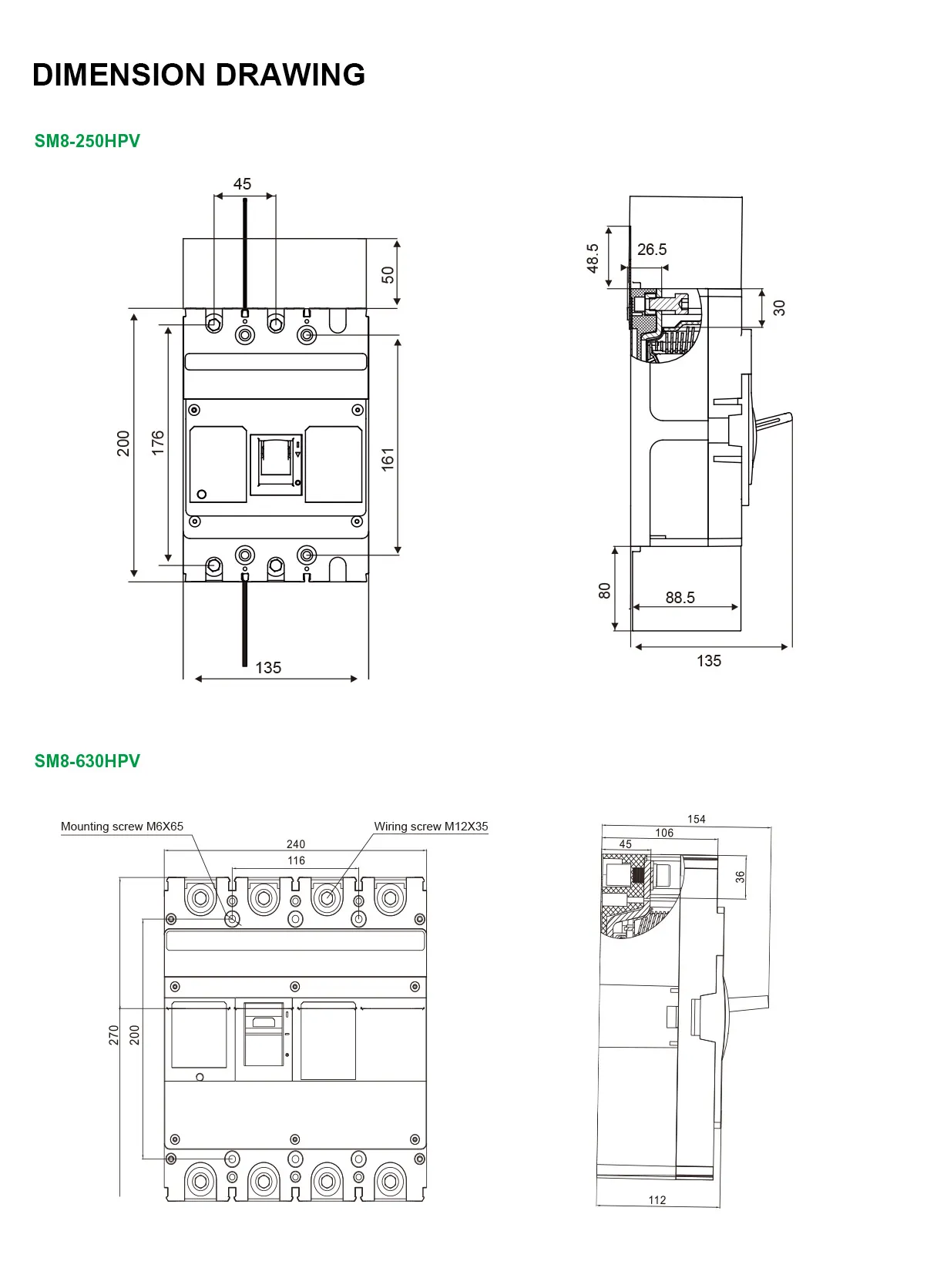

| الأبعاد الكلية الطول × العرض × الارتفاع | 135×200×135 مم | النوع H:310×240×155 مم النوع G:350×240×155 مم |
| وضع التثبيت | مُثَبَّت | |
| حماية الدخول | طرف التوصيل: lP20/جميع الجوانب: IP40 | |
| الرطوبة النسبية | لا يزيد عن 95% عند +50 درجة مئوية | |
| مع متطلبات قطبية الأسلاك أم لا | لا | |
| فئة التلوث | المستوى 3 | |
| درجة حرارة الخدمة | من -40 درجة مئوية إلى +75 درجة مئوية | |
| مؤشرات التشغيل | مؤشر التشغيل/الإيقاف | |
| هل الرحلة قابلة للتعديل | لا | |
| الملحقات الكهربائية | اختياري: تحويلة/مساعدة/إنذار (ملاحظة: يمكن تركيب مجموعة واحدة فقط على الجانبين الأيسر والأيمن من المساعد والإنذار والتحويلة) 2P فقط على اليسار | |
| وظيفة العزل | نعم | |
