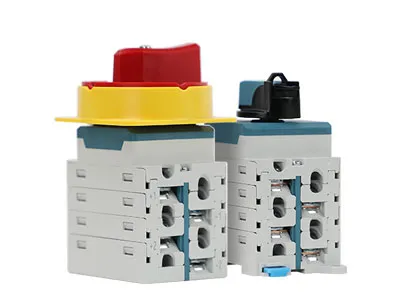

• مقاطعة تيار مستمر غير قطبية
• تصميم وحداتي، مع خيارات من 2 إلى 10 مستويات.
• خيار جهة إيجابية أو معكوسة.

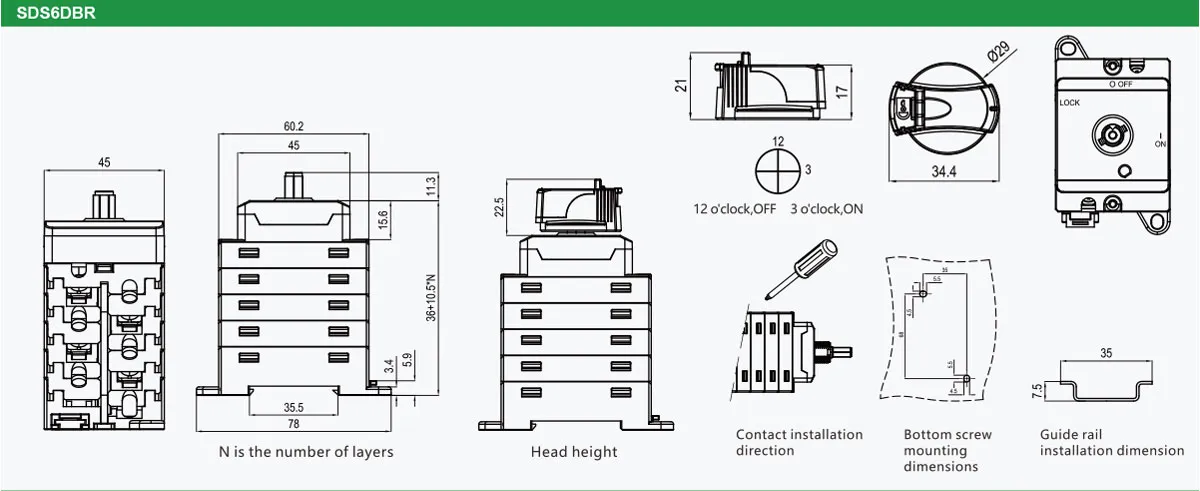

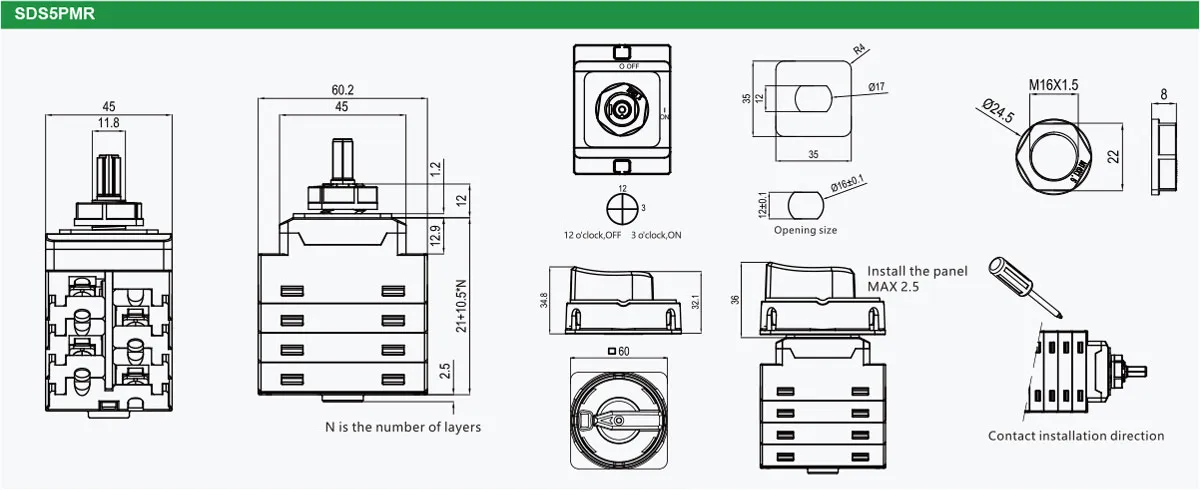

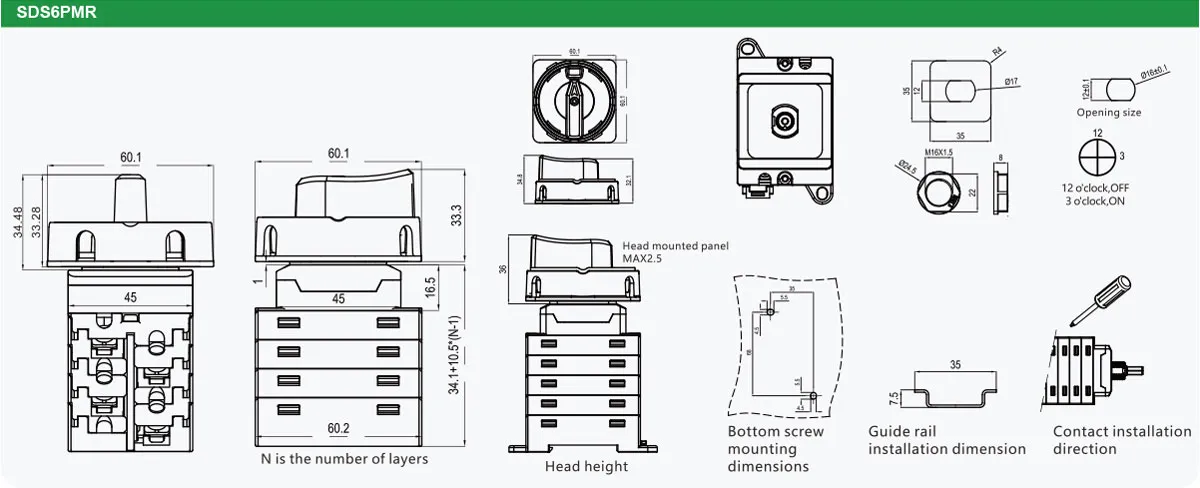

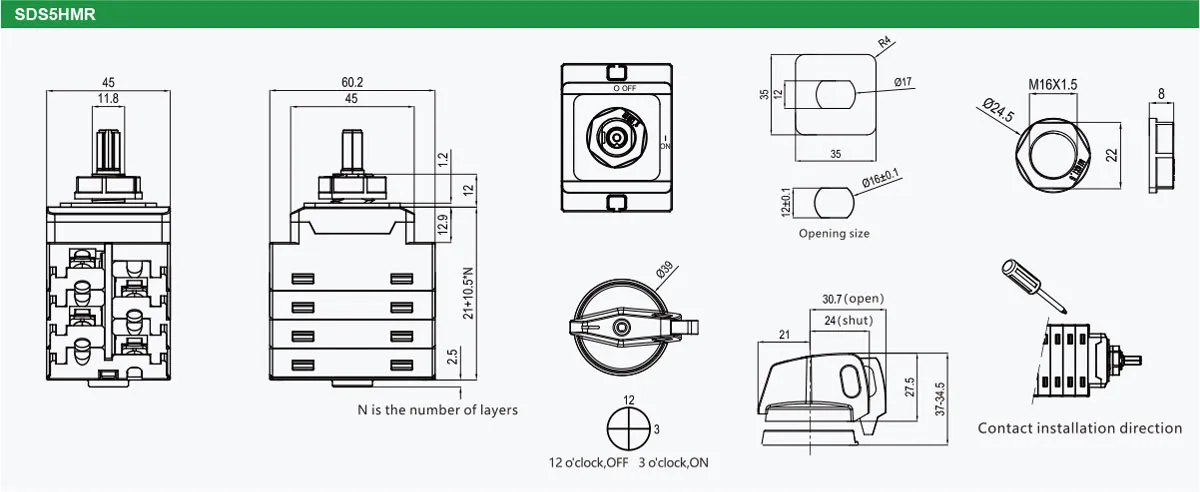

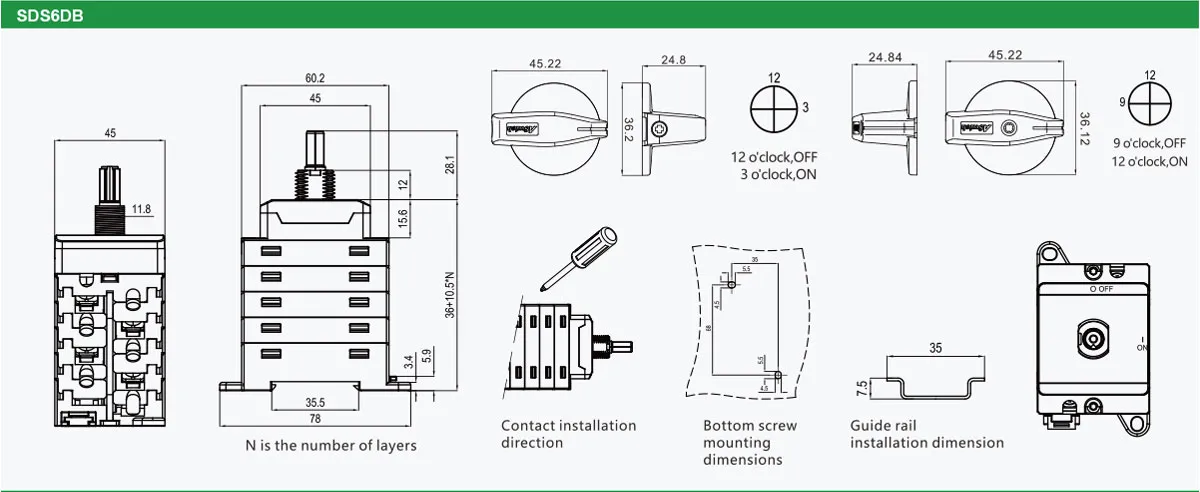

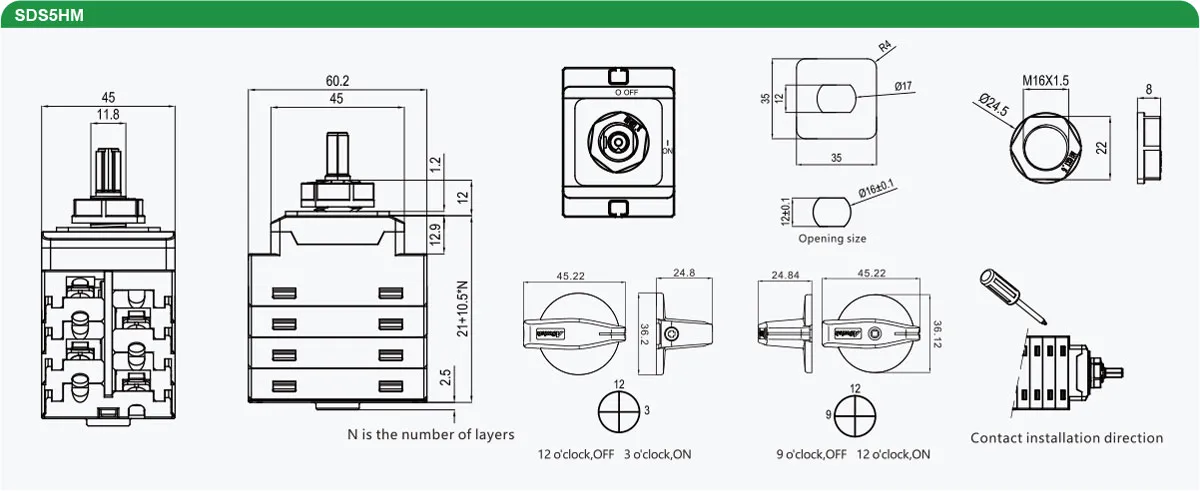

• تركيب بفتحة واحدة، أو على لوحة، أو على لوحة توزيع، أو بقفل باب، أو في صندوق اختياري
• تصميم ختم ديناميكي مع مواد ختم عالمية المستوى يضمنان تصنيف حماية IP 66.
• تصميم جهد عزل 1500 فولت تيار مستمر، مرخص بمعايير IEC/EN 60947-3:2009+A1+A2، AS 60947.3، UL 508i، GB/T 14048.3، مع شهادات TUV، CE، CB، SAA، UL، CCC.
| المعلمات الرئيسية | ||||||
| التيار الاسمي (أمبير) | 13 | 20 | 25 | 40 | 50 | |
| الجهد العازل المقدر (Ui) | 1500 | 1500 | 1500 | 1500 | 1500 | |
| التيار الحراري المقدر (Ith) | 32 | 40 | 55 | 55 | 55 | |
| الجهد التصمد للنبض المقدر (Uimp) | 8000 فولت | |||||
| تيار التحمل القصير الزمني المقدر (1 ثانية) (Icw) | 780أمبير | |||||
| الأقسام العرضية القصوى للكابل (تشمل الجسر) | 6كيلو أمبير | |||||
| صلب أو متشابك | 4-16مم² | |||||
| مرن | 4-16مم² | |||||
| مرن (+نهاية كابل متعدد النوى) | 4-16مم² | |||||
| عزم الدوران | الارتفاع لا يتجاوز 2000 متر. | |||||
| عزم الشد لبراغي الموصلات M4 | 1.2-4.8نيوتن متر | |||||
| عزم الشد لصامولة التركيب بفتحة واحدة M16 | 2.0-2.3نيوتن متر | |||||
| عزم الشد لبراغي المقبض M3 | 0.5-0.7نيوتن متر | |||||
| عزم التشغيل أو الإيقاف | 0.9-1.3نيوتن متر | |||||
| المعلمات العامة | ||||||
| مواقع المقبض | 12 ساعة إيقاف، 3 ساعات تشغيل (9 ساعات إيقاف، 12 ساعة تشغيل) | |||||
| العمر الكهربائي | فعلي | 3000 دورة | ||||
| المعيار | 300 دورة | |||||
| عمر الميكانيكي | فعلي | 10000 دورة | ||||
| المعيار | 10000 دورة | |||||
| عدد قطبي التيار المستمر | 2 أو 4 (6/8 اختياري) | |||||
| تيار التحمل القصير الزمني المقدر (1 ثانية) (Icw) | 780أمبير | |||||
| مسافة الجهات (لكل قطب) | 8مم | |||||
| درجة الحرارة التشغيلية | -℃40 إلى +℃85 | |||||
| درجة الحرارة التخزينية | -℃40 إلى +℃85 | |||||
| درجة التلوث | 3 | |||||
| فئة الجهد الزائد | Ⅱ | |||||
| تصنيف IP للعمود والصامولة | IP65 | |||||
