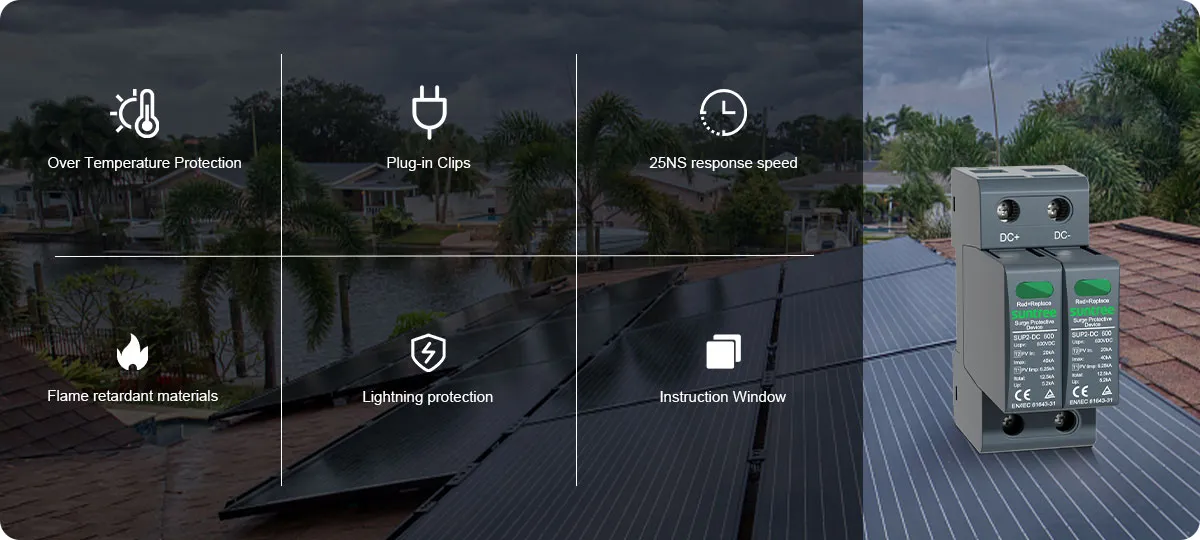

• يقوم بتشتيت الحرارة بسرعة وتقليل درجة الحرارة التشغيلية
• كباسات قابلة للإدخال، تسهل استبدال الوحدة
• حاجز الوميض، يمنع انتشار القوس الكهربائي أثناء الصدمات الجارية
• استخدم عازلًا كهربائيًا مناسبًا للحفاظ على مسافة أمان قصوى قدرها 10 مم من حواجز الزخات الشمسية (PV-SPD) والأجزاء الأرضية الأخرى في الغلاف
• تشير العلمين البصريين الأخضر والأحمر إلى حالة حماية الوحدة (أخضر = جيد، أحمر = استبدال)
• يتضمن إشارة بصرية وإشارة عن بعد اختيارية للاتصال (اتصال عائم قابل للتبديل)
• يتميز بفصل معزز
• جهاز قصير الدائرة (تحويل) مع عزل كهربائي آمن لمنع أضرار الحريق الناتجة عن قوس كهربائي مباشر.
| كهربائي IEC | ||||
| الجهد الكهربائي المستمر الأقصى للتشغيل | (جهد التيار المستمر +) - PE، (جهد التيار المستمر -) - PE، (جهد التيار المستمر +) - (جهد التيار المستمر -) | UCPV | 600 فولت | |
| التيار الاسمي للتفريغ (8/20 ميكرو ثانية) | In | 40أمبير | ||
| تيار التفريغ النبضي (10/350 ميكرو ثانية) | Iimp | 12.5كيلو أمبير | ||
| التيار الكلي للتفريغ (10/350 ميكرو ثانية) | ITotal | 6.25كيلو أمبير | ||
| التيار الكلي للتفريغ (8/20 ميكرو ثانية) | ITotal | 20كيلو أمبير | ||
| التيار الأقصى للتفريغ (8/20 ميكرو ثانية) | Imax | 40كيلو أمبير | ||
| مستوى حماية الجهد | (جهد التيار المستمر +) - PE، (جهد التيار المستمر -) - PE، (جهد التيار المستمر +) - (جهد التيار المستمر -) | up | ≤2200V | |

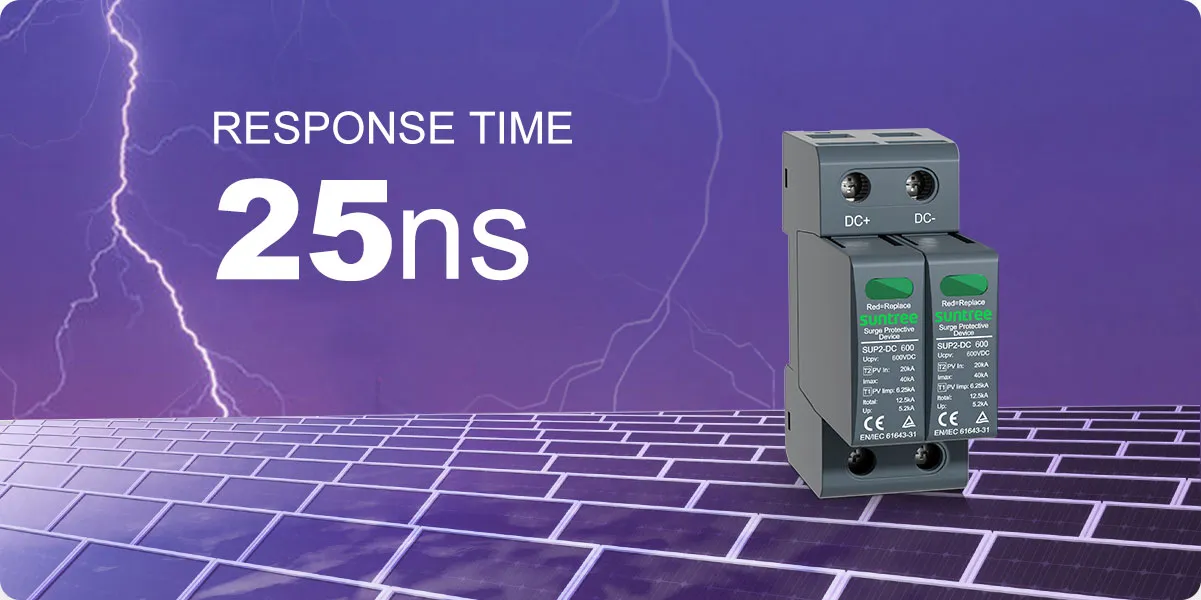

| زمن الاستجابة | tA | <25 نانو ثانية | ||
| تقييم التيار القصير الدائر | ISCPV | 2000أمبير | ||
| عدد المنافذ | 1 | |||
| الميكانيكية والبيئية | ||||
| نطاق درجة الحرارة العاملة | Ta | -40 °F to +158 °F [-40 °C to +70 °C] | ||
| رطوبة العمل المسموحة RH | RH | 5%...95% | ||
| ضغط الغلاف الجوي وارتفاع | 80 كيلو باسكال ... 106 كيلو باسكال / -500 متر...2000 م | |||
| عزم البراغي الطرفية Mmax | Imax | 39.9 رطل-بوصة [\.5 نيوتن متر] | ||
| مقطع الموصل (الأقصى) | 2 AWG (صلب، معزز) / 4 AWG (مرن) 35 مم² (صلب، معزز) / 25 مم² (مرن) | |||
| تركيب | سكة DIN بقياس 35 مم، EN 60715 | |||
| درجة الحماية | IP 20 (مدمج) | |||
| مواد الغطاء | بلاستيك حراري: درجة الإطفاء UL 94 V-0 | |||
| الحماية الحرارية | نعم | |||
| حالة التشغيل / إشارة العطل | أخضر (جيد) / أحمر (عيب) | |||
| جهات الاتصال عن بعد (RC) | خيار | |||
| سعة تبديل RC | تيار متردد: 250 فولت / 0.5 أمبير؛ تيار مباشر:250 فولت / 0.1 أمبير؛ 125 فولت / 0.2 أمبير؛ 75 فولت / 0.5 أمبير | |||
| مقطع موصل RC (الأقصى) | 16 AWG (صلب) / 1.5 مم² (صلب) | |||
