• مقاومة للأشعة فوق البنفسجية والأوزون، ومقاومة للهيدروليز.
• مقاومة عالية للحرارة، مع عمر خدمة يتجاوز 25 عامًا.
• مرونة جيدة، مما يسهل التركيب والوضع.
• مادة خالية من الهالوجين ومنخفضة الدخان، تتوافق مع متطلبات حماية البيئة.
• متوافق مع جميع الموصلات الشائعة.
| المؤشرات الفنية | |
| الجهد الاسمي | U 0/U 0.6/1 كيلو فولت (تيار متردد) 1800 دي سي (بدون حمل) |
| جهد الاختبار | تيار متردد 6.5 كيلو فولت / 5 دقائق (20°±0.5) أو تيار مباشر 15 كيلو فولت / 5 دقائق (20°C±0.5) دون تلف |
| درجة الحرارة البيئية | -40℃~+90℃ |
| درجة حرارة الموصل القصوى | 120℃ |
| درجة حرارة القصير الدائرة القصوى | ≤250℃/5s |
| عمر الخدمة المتوقع | 25 عامًا |
| نصف قطر الانحناء | ≥4D |
| الهيكل | |
| الموصل | موصل نحاسي مطلي بالقصدير المرن من فئة 5 وفقًا لـ 2Pfg1169 |
| العزل | بولي أوليفين متشابك بعناصر إلكترونية LSZH (125°س) |
| الغلاف | بولي أوليفين متشابك بعناصر إلكترونية LSZH (125°س) |

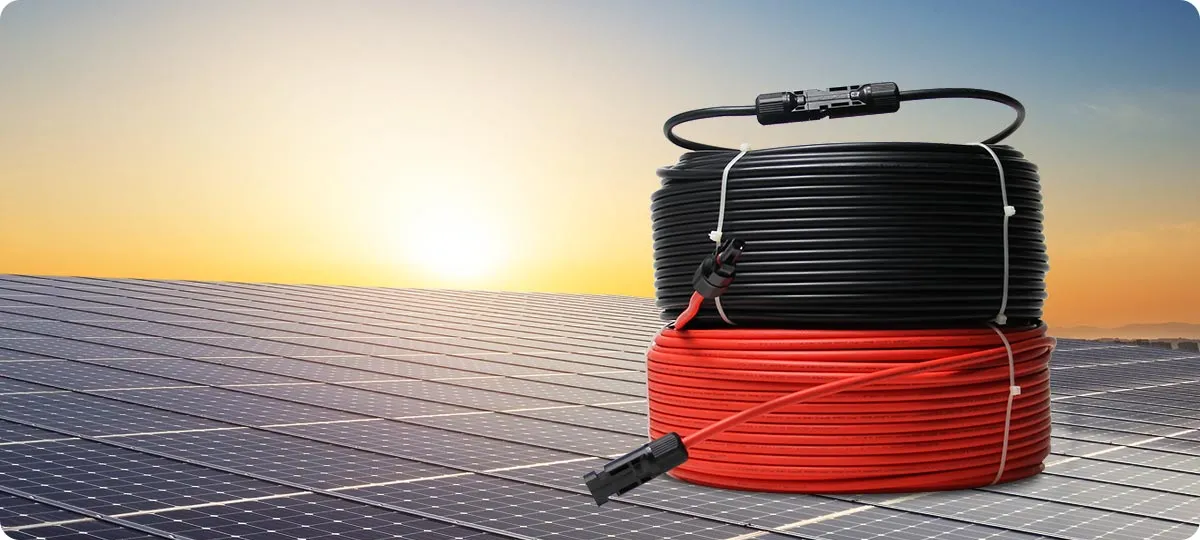

| اللون | أحمر أو أسود |
| الامتثال للخصائص | |
| مقاومة للحريق | EN 60332-1-2 |
| حلول الأحماض والقلويات | EN 60811-2-1 |
| تحديد الهالوجين | EN 50267/EN 60684 |
| مقاومة للطقس/مقاومة لأشعة الشمس فوق البنفسجية | HD 605/A1 |
| شهادة الامتثال | ROHS TUV |
| المعايير التنفيذية | 2 Pfg 1169/08.2007 |
الأبعاد الهيكلية والمعلمات
| النموذج | المواصفات (مم²) | سماكة العزل الاسمية (مم) | سماكة الغلاف الاسمية (مم) | القطر الخارجي التقريبي (مم) | أقصى مقاومة التيار المستمر للموصل عند 20℃ (أوم/كم) | الحد الأدنى لمقاومة العزل عند 90℃ (ميغا أوم/كم) |
| PV1-F | 2×2.5 | ≥0.5 | ≥0.5 | 5.2×10.9 | 8.21 | 0.69 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.9×12.2 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.5×11.4 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 4.85×10 | 5.09 | 0.58 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 6.2×112.9 | 3.39 | 0.50 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 5.35×11.2 | 3.39 | 0.50 |
| PV1-F | 2×10 | ≥0.5 | ≥0.5 | 7.3×15.1 | 1.95 | 0.42 |
جدول مرجعي لاختيار القدرة التحملية بسرعة
| منطقة القطع العرضي | القيمة الموصى بها لسعة التيار (أمبير) | عامل تحويل حركة التنزيل لدرجات حرارة محيطة مختلفة | |
| موصل نحاسي | وضع في الهواء | درجة الحرارة البيئية | عامل التحويل |
| 2×2.5 | 33 | 60 | 0.71 |
| 2×4 | 44 | 70 | 0.58 |
| 2×6 | 57 | 80 | 0.41 |
| 2×10 | 79 | ||
| 2×16 | 107 | ||
ملاحظة: درجة الحرارة المحيطة 30℃؛ أقصى درجة حرارة الموصل 90℃
