حامي الزخم الكهربائي للتيار المباشر: حارس السلامة
ما هو جهاز حماية الزخم؟
يُعد جهاز حماية الزخم هو الجهاز الذي يحد من الجهد الزائد الفوري الذي يندفع إلى خطوط الطاقة وخطوط نقل الإشارات ضمن النطاق الجهدي الذي يمكن للمعدات أو النظام تحمله، أو يقوم بتفريغ التيارات الرعدية القوية إلى الأرض للحماية من تلف المعدات أو النظام الناتج عن الصدمات.
جهاز حماية الزخم للتيار المباشر هو جهاز يحمي من آثار ارتفاعات الجهد في نظام الطاقة المباشرة. يُستخدم جهاز حماية الزخم للتيار المباشر عادةً لحماية المعدات الحساسة من الأضرار الناتجة عن هذه ارتفاعات الجهد.
ما هي تصنيفات أجهزة حماية الزخم؟
يُصنف أجهزة حماية الزخم إلى ثلاث فئات. النوع 1، والنوع 2، والنوع 3.
يتميز أجهزة حماية الزخم من النوع 1 بموجة تيار مدتها 10/350 ثانية وتحمي من الضربات الرعدية المباشرة. في المحولات المركزية، يتم استخدام أجهزة حماية الزخم من النوع 1. تحمي أجهزة حماية الزخم من النوع 2 من الضربات الرعدية غير المباشرة بموجة مدتها 8/20 ثانية. تشير موجة 8/20 ثانية إلى ضربة لها وقت صعود يبلغ 8 ثوانٍ ومدة تصل إلى نصف القمة تبلغ 20 ثانية. تحمي أجهزة حماية الزخم من النوع 2 من انتشار الجهد الزائد إلى التجهيزات الكهربائية والأجهزة. أخيراً، يجب أن تكون كابلات النوع 3 على الأقل بطول 10 أمتار بين لوحة الخدمة الكهربائية وموقع الاستخدام.
ما هي سيناريوهات تطبيق جهاز حماية الزخم للتيار المباشر؟
يُناسب سلسلة سنتري DC SPD SUP 2 H تطبيقات الدوائر المباشرة ذات الجهد الرئيسي من 500 فولت تيار مباشر إلى 1500 فولت تيار مباشر. يمكنه امتصاص الجهد الزائد عند انقطاع التيار فجأة لضمان عدم تعرض المعدات للتلف. يتمتع بمجال تطبيق واسع، ويشمل بشكل أساسي المجالات التالية:
- مجال العسكري: في المجال العسكري، يتطلب معدات الاتصال ومعدات التنقل مصدر طاقة مباشر مستقر، ويضمن جهاز حماية الزخم للتيار المباشر تشغيلاً مستقراً لهذه المعدات.

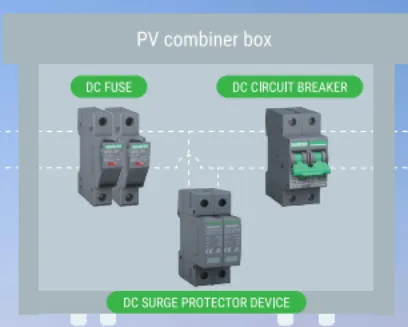

- مجال توليد الطاقة الجديدة: في مجال توليد الطاقة الجديدة، يركز تطبيق جهاز حماية الزخم للتيار المباشر بشكل أساسي في صناعة توليد الطاقة الشمسية والرياح. سيتم تجهيز أنظمة الطاقة الشمسية مثل صناديق دمج الطاقة الشمسية والمحولات بحوامي الزخم. تحتوي التوربينات الرياحية أيضاً على متطلبات شاملة لأجهزة حماية الزخم. يُطلب تثبيت حماية الزخم على جميع المنافذ مثل خطوط الطاقة وخطوط الإشارة.
- مجال مركبات الكهرباء: في أعمدة الشحن المباشر، تحتاج الدوائر المباشرة أيضاً إلى حماية الزخم. يمكن أن يحمي تثبيت جهاز حماية الزخم للتيار المباشر بشكل فعال معدات الشحن من ظروف الطقس مثل الضربات الرعدية.
كيف يتم تثبيت أجهزة حماية الزخم للتيار المباشر في أنظمة الطاقة الشمسية؟
تحتوي أنظمة الطاقة الشمسية على جهود تيار مباشر عالية تصل إلى 1500 فولت، مما يتطلب استخدام حوامي زخم مصممة خصيصاً لأنظمة الطاقة الشمسية. إليك التوصيات لتثبيت جهاز حماية الزخم المباشر في نظام الطاقة الشمسية:
- اختر الحامي المناسب: تأكد من أن الحامي المختار يتوافق مع المعايير الدولية والوطنية ذات الصلة، والتي تحدد متطلبات الأداء وطرق الاختبار لجهاز حماية الزخم.
- موقع التثبيت: قم بتثبيت جهاز حماية الزخم من النوع T 1+T 2 أو T 2 في قضيب التيار المباشر، مما يحمي جانب التيار المباشر للوحدة الشمسية والمحول من الإجهاد الناتج عن الإصابات الرعدية أو الهجمات المباشرة.
- طريقة الاتصال: قم بتوصيل القطب الإيجابي للحامي بالقطب الإيجابي لصندوق حافلة التيار المباشر، وتوصيل القطب السلبي بالقطب السلبي لصندوق حافلة التيار المباشر. تأكد من أن جميع الاتصالات آمنة واستخدم كابلات وموصلات مناسبة.
- اعتبارات التأرض: لضمان تدفق الطاقة أولاً إلى الأرض لمنع الجهد الزائد، تأكد من تأرض الحامي بشكل صحيح. هذه خطوة رئيسية لمنع الجهد الزائد من تلف المعدات.
- الصيانة والتفتيش: تحقق بانتظام من حالة عمل الحامي وثبات الاتصال. إذا تم اكتشاف أي مشكلة، يجب استبدالها أو إصلاحها فوراً.
