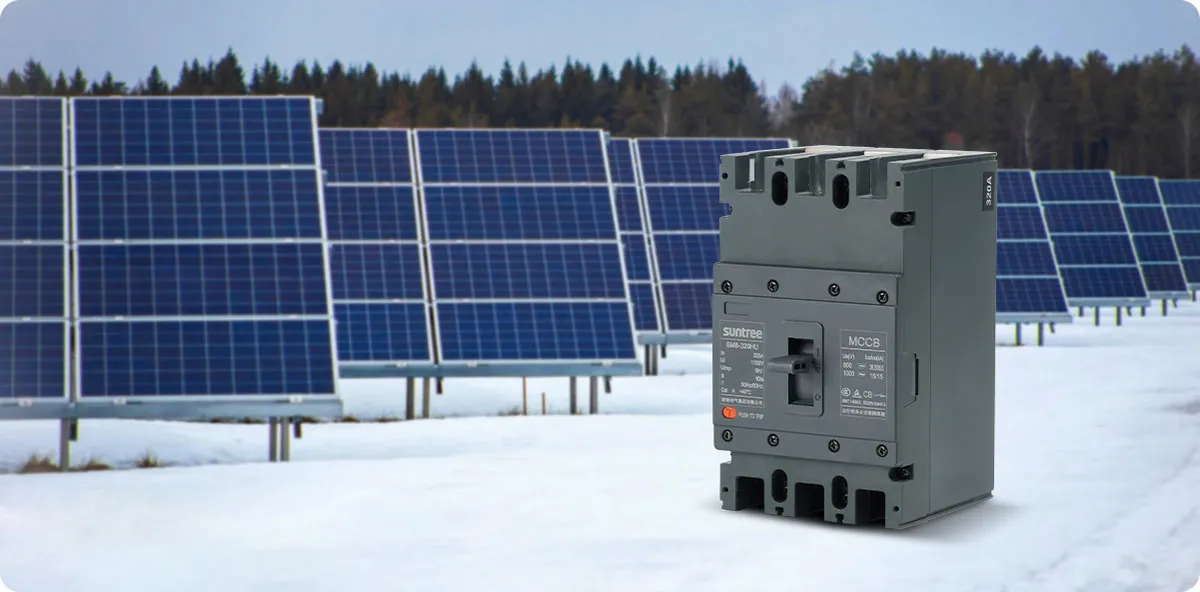

• سلسلة SM 8 HU من مقاطع الدوائر المصبوبة مع جهود رئيسية تصل إلى AC 1000 فولت وتيارات تصل إلى 400 أمبير.
• تحتوي مقاطع الدوائر المصبوبة سلسلة SM 8 HU على قدرة انقطاع تصل إلى 30 كيلو أمبير عند AC 800 فولت، مما يمكنها من توفير حماية موثوقة للقصير الدائرة في النظام.
• شهادات دولية: TUV، CCC، CB.
| النموذج | SM8-320HU | SM8-400HU | SM8-630HU | SM8-800HU | ||||||||
| التيار الرئيسي المصنف Inm (أمبير) | 320 | 400 | 630 | 800 | ||||||||
| التيار الاسمي In (أمبير) | 125, 140, 160, 180, 200, 250, 280, 300, 315, 320 |
225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||||
| عدد الأقطاب | 3 | 3 | 3、4 | 3、4 | ||||||||
| الجهد التشغيلي المصنف Ue (فولت) AC | 690,800,1000 | |||||||||||
| الجهد العازل المصنف Ui (فولت) | 1000 | |||||||||||
| الجهد الصدمي المصنف Uimp (كيلو فولت) | 8 | 12 | 12 | 12 | ||||||||
| القدرة القصوى للقطع القصير Icu (كيلو أمبير) | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 | 30 | 30 | 12 |
| طريقة التوصيل | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 | 23 | 23 | 12 |
| العمر الميكانيكي (عدد العمليات) | الدخول من الأعلى والخروج من الأسفل | |||||||||||
| العمر الكهربائي (عدد العمليات) | 1000 | 1000 | 1000 | 1000 | ||||||||
| توافر خصائص العزل | 2000 | 2000 | 2000 | 2000 | ||||||||
| المعايير | نعم | |||||||||||
| درجة الحرارة البيئية المسموح بها | IEC 60947-2.GB/T 14048.2 | |||||||||||
| درجة الحماية | -40~+70℃ | |||||||||||
| الإكسسوارات المتاحة | IP20 | |||||||||||
| مسافة القوس (ملم) | جهات مساعدة، جهات الإنذار، إطلاق الشونت، التشغيل اليدوي، التشغيل الكهربائي | |||||||||||
| قيمة الفعل الفوري | 10In | |||||||||||
| الأبعاد L x W x H (ملم) | 180×107×126 (3P) | 258×150×107 (3P) | 280×210×115.5 (3P) | 280×210×115.5 (3P) | ||||||||
| طرق التثبيت | ثابتة أو قابلة للسحب | |||||||||||
