يتميز جهاز الحماية من التيار الكهربائي الكهروضوئي (SPD) المكون من ثلاث وحدات من Cooper suntree (مع جهاز تبديل التيار المستمر بثلاث خطوات) بمؤشر مرئي وإشارة اختيارية للاتصال عن بُعد (جهة اتصال التحول العائم) للاستخدام في الأنظمة الكهروضوئية. هذه الأجهزة الواقية من زيادة التيار مناسبة لجميع الأنظمة الكهروضوئية وفقًا للمواصفة IEC 60364-7-712. يشمل ضمانًا محدودًا لمدة خمس سنوات.
تتكون هذه الحلول الموصلة مسبقًا من قاعدة ووحدات قفل تتميز بجهاز فصل وقصر (تحويل) مع عزل كهربائي آمن لمنع حدوث أضرار حريق بسبب أقواس التيار المستمر. يسمح فتيل التيار المستمر بتبديل آمن للوحدة بدون تشكيل قوس. في حالة حدوث أعطال في العزل في دائرة المولد ، تمنع الدائرة الموثوقة والمختبرة والمقاومة للأعطال تلف أجهزة الحماية من زيادة التيار.
تُظهر أعلام المؤشرات المرئية الخضراء والحمراء حالة حماية الوحدة (أخضر = جيد ، أحمر = استبدال). بصرف النظر عن هذا المؤشر المرئي ، يتميز خيار الإشارة عن بُعد بجهة اتصال تحويل عائمة ثلاثية الطرفي يمكن استخدامها كجهة اتصال أو قطع اعتمادًا على تصميم نظام المراقبة المعين المستخدم.

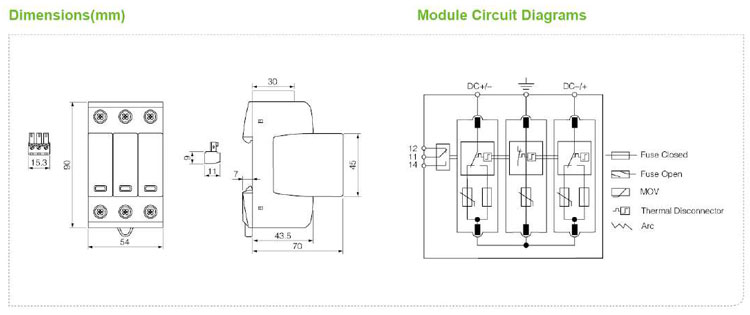

البعد

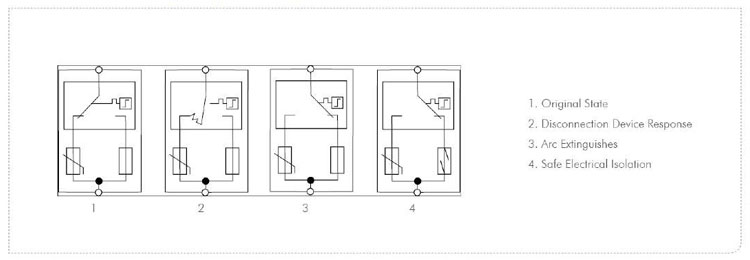

تقنية مقاطعة قصر الدائرة (SCI)
تحديد
| حامي عرام سلسلة SUP2H-PV | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV (VDC) | 1000 فولت | 1200 فولت | 1500 فولت | |
| أقصى تيار تفريغ للنظام (8 / 20μs) Imax | 40KA | 40KA | 40KA | |
| مستوى حماية الجهد (أعلى) | ≤4.0 كيلو فولت | ≤4.5 كيلو فولت | ≤4.5 كيلو فولت | |
| مستوى حماية الجهد عند 5kA (أعلى) | ≤3.6 كيلو فولت | ≤4.0 كيلو فولت | ≤5.0 كيلو فولت | |
| قدرة كسر الصمامات المتكاملة / تصنيف المقاطعة | 40KA / 1000vdc | 40KA / 1200vdc | 40KA / 1500vdc | |
| تكنولوجيا | حماية التيار الزائد من انقطاع الدائرة القصيرة (SCI) | |||
| نطاق درجة حرارة التشغيل: TU） | -40 إلى + 80 ℃ | |||
| تيار التفريغ الاسمي (8/20 ميكرو ثانية) {DC + / DC -） ＞ PE} （In） | 20KA | |||
| زمن الاستجابة (A) | ＜ 25ns | |||
| حالة التشغيل / بيان خطأ | أخضر (جيد) / أحمر (repiace) | |||
| تصنيف الموصل ومنطقة المقطع العرضي | الحد الأدنى | 60/75 1.5mm2 / 14AWG صلبة / مرنة | ||
| أقصى | 60/75 35mm2 / 2AWG تقطعت بهم السبل / 25mm2 / 4AWG مرنة | |||
| تصاعد | 35 مم DIN rall لكل EN 60715 | |||
| مادة الضميمة | UL 90VO حراري | |||
| درجة الحماية | IP20 | |||
| الاهلية | 3 وحدات ، DIN 43880 | |||
| معلومات المعايير | IEC 61643-31 Type2 ، IEC 61643-1 ClassⅡ | |||
| ضمان المنتج | خمس سنوات | |||
إشارات الاتصال عن بعد
| نوع إشارات الاتصال عن بعد | تغيير الاتصال |
| قدرة تحويل التيار المتردد (فولت / أمبير) | 250 فولت / 0.1 أمبير |
| قدرة تبديل التيار المستمر (فولت / أمبير) | 250 فولت / 0.1 أمبير ؛ 125 فولت / 0.2 أمبير ؛ 75 فولت / 0.5 أمبير |
| تقييمات الموصل ومنطقة المقطع العرضي للنائية محطات إشارة الاتصال | 60/75 ماكس ، 1.5 مم 2 / 14AWG صلبة / مرنة |
| الترتيب | اطلب من أرقام الكتالوج أعلاه |

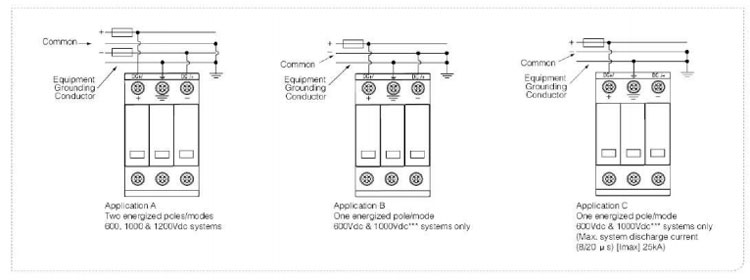

مخططات التطبيق النموذجية
لا ينطبق على 1200Vdc
1 استخدم عازلًا كهربائيًا مناسبًا للحفاظ على مسافة أمان تبلغ 10 مم على الأقل من PV-SPD والأجزاء الأخرى المغذية في الهيكل.
2 لا توجد أغطية معدنية في منطقة تحرير الوحدة كما هو موضح.

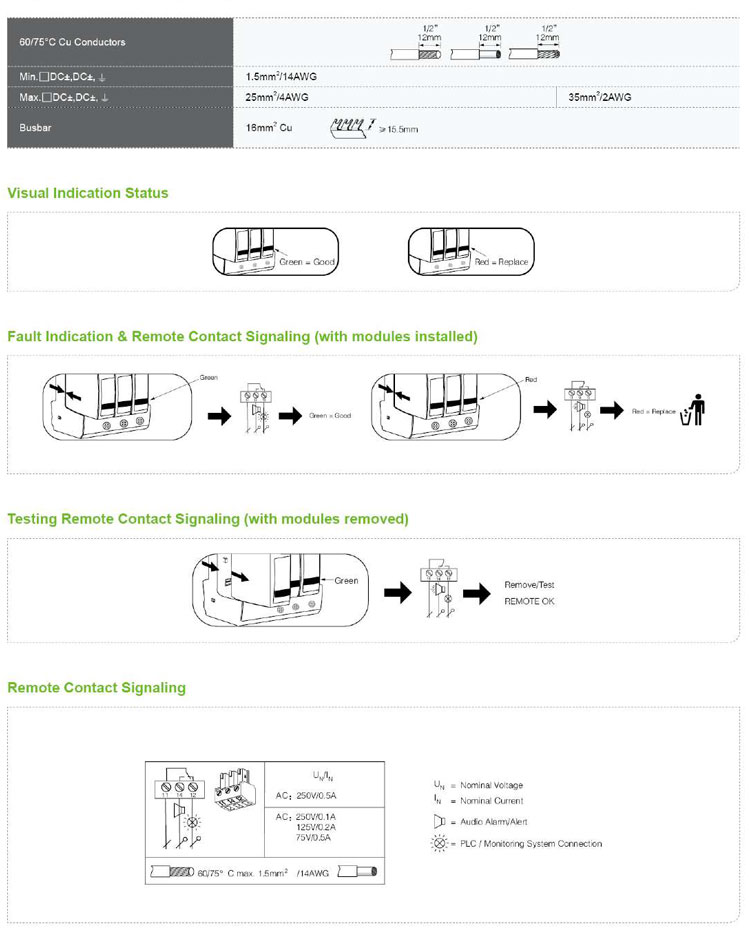

موصل وقضبان للاستخدام في الأنظمة الكهروضوئية
IEC 60364-7-712 (DIN VDE 0100 الجزء 712)
