العاصمة التبديل عزل مربع ناقل للماء

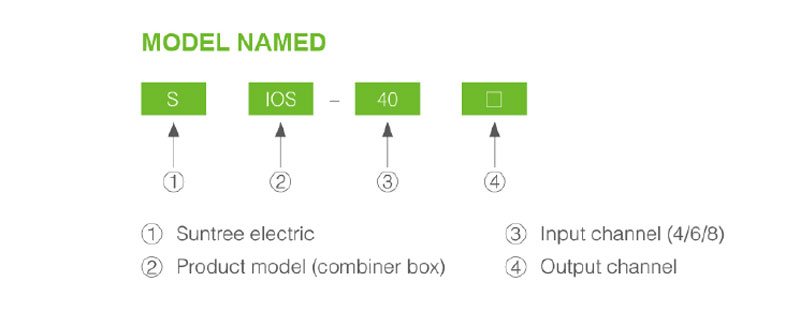

نموذج

SISO-40 / F 、 SISO-4O / M 、 SISO-40 / MF
SISO-40 / S (التخصيص مقبول)

نطاق التطبيق

SISO-40 / F ، SISO-40 / M ، SISO-40 / MF. SISO-40 / S DC العازل المقاوم للماء bus-box مناسب للنظام الكهروضوئي. لديه وظيفة التقاء لضمان الاتصال المنظم للوحدات الكهروضوئية. يمكن لصندوق التقاء التقاء الطاقة الكهربائية من سلسلة الكهروضوئية ، ومن ثم تشكيل نظام كامل لتوليد الطاقة الكهروضوئية وطاقة الرياح من خلال وحدة التحكم والعاكس ، وذلك لتحقيق اتصال الشبكة يمكن استخدامه أيضًا في نظام تخزين الطاقة ووظيفة الصيانة خارج الشبكة ، ويمكن أن يتطابق مع قاطع دائرة التيار المستمر. فتيل. حامي الطفرة. موصل MC4 • موصل مقاوم للماء M25 وموصل كابل ضوئي. (IP66) أداء حماية. مع خصائص فائقة مقاومة للماء والغبار ومضادة للتآكل ومضادة للأشعة فوق البنفسجية وغيرها من الخصائص ؛ يمكن أن يلبي lt تمامًا احتياجات الاستهلاك الآمن للكهرباء في البيئة الخارجية القاسية مثل المطر والغبار. التجميد والأشعة فوق البنفسجية القوية. يستخدم هذا المنتج على نطاق واسع في الصهر. الطاقة الكيميائية والكهربائية. إلكترونيات. المطارات. السكك الحديدية ومواقع البناء. مناجم. المحاجر. محطات معالجة المياه والصرف الصحي. تصنيع السيارات والموانئ والمرافئ ومراكز التسوق والفنادق وما إلى ذلك.

المعايير المعمول بها

قياسي: GB / T 14048.2 GB / T 14048.1 / 3 GB / T18802.1
المعيار الدولي: IEC / EN60947-2 AS / NZS IEC60947.3 IEC61643-31

بيئة العمل

• مناسبة للاستخدام في الأماكن المغلقة أو في الهواء الطلق
• نوع التركيب: مناسب للاستخدام الرأسي أو الأفقي
• درجة حرارة البيئة: -40 درجة مئوية + 70 درجة مئوية ، متوسط القيمة خلال 24 ساعة لا يتجاوز 40 درجة مئوية
• الجاذبية: لا تزيد عن 2000 م
• مستويات التلوث: المستوى 3
• قم بتثبيت الفئة: Ill Class
• التخزين والنقل: درجة الحرارة المحيطة هي -25 درجة مئوية - +60 درجة مئوية.
لا تزيد الرطوبة النسبية للهواء عن 95٪ عندما تكون درجة الحرارة 25 درجة مئوية.
ولا يزيد ارتفاع السقوط الحر عن 50 مم ؛ في عملية النقل.
لا يجوز أن يتعرض لصدمة قوية. الاهتزاز والعثرة ،
ويجب أن تكون محمية من المطر والثلج.
• ملاحظة: يجب أن يكون موصل AII المستخدم في IP65 مقاومًا للماء أو أعلى من مستوى الحماية
(باستثناء الأماكن المغلقة أو التثبيت بدون متطلبات الحماية).

نطاق التطبيق

عند الإغلاق ، يتم وضع المقبض فقط على الطرف العلوي من الغطاء الشفاف ، مما يحد من انقلاب الغطاء الشفاف ، وتم تصميم فتحة القفل على المقبض لإضافة قفل ، وذلك لضمان السلامة الشخصية للمستخدمين ( فقط قم بقطع الحمل أولاً ، ثم قم بتقسيم المفتاح "بقطع فعال" لعزل التيار المستمر ، لفتح الغطاء المفتوح الشفاف والمكونات والمفاتيح في الغطاء الشفاف). يتم توفير علامات واضحة في مواقع الفتح والإغلاق لسهولة التشغيل ؛

• تصنيف IP: IP66
• درجة مقاومة صندوق مقاوم للماء: IK10
• الفولتية المقدرة: تحت Ue = DC1200V
• جهد العزل المقدر: Ui = DC1500V
• التصنيف الحالي: ln = 16A ، ln = 25A ، ln = 32A ، ln = 40A
• تيار العمل المقدر: le = 6A ..... le = 55A
• الجهد تحمل الصدمات المقدرة: Uimp = 8kV
• تيار تحمل الوقت القصير المقدر: lcw = 1.0kA (1s)
• قدرة ماس كهربائى المقدرة: lcm = 1.7kA
• تيار الدائرة القصيرة المقدر: lcn = 3kA
• الحياة الميكانيكية: 10000 مرة
• فئة الجهد الزائد: III
• فئة الاستخدام: DC-PV1 و DC-PV2 (DC-21 B)

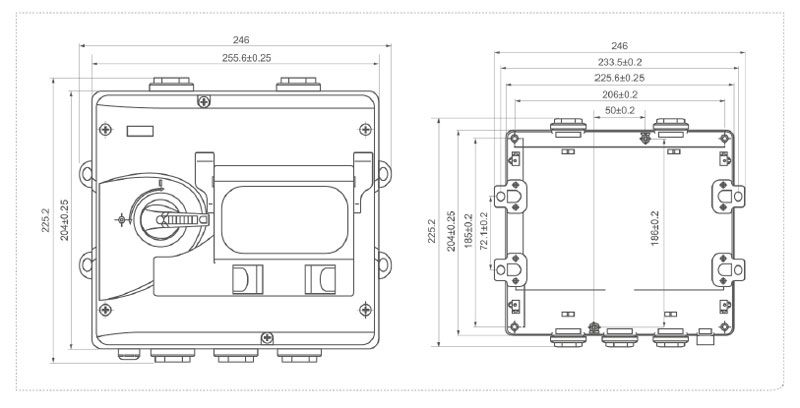

أبعاد التثبيت والأبعاد الحدودية
