مزايا
الوظيفة الأساسية
SL7N-125D مع حماية تأخير التحميل الزائد ، حماية فورية من ماس كهربائى ، يوفر حماية ماس كهربائى ، حماية ضد الحمل الزائد من 1500VDC.
طلب
تستخدم على نطاق واسع في لوحة DC ، خزانة توزيع DC ، صندوق تجميع DC ، تخزين الطاقة ، الخلايا الكهروضوئية ، نظام صندوق توزيع محطة طاقة الرياح ، نظام حماية صندوق توزيع الاتصالات ، ويمكن أيضًا استخدامها للتحويل غير المتكرر للخطوط في ظل الظروف العادية.
النموذج والأهمية
| س | L7N | 125 | د |
| كود المؤسسة | رقم التصميم | تصنيف الحالة الحالية | الجهد العالي |
ميزة
 |
 |
| قاطع متعدد البوابات | تصميم تنفيس |
|

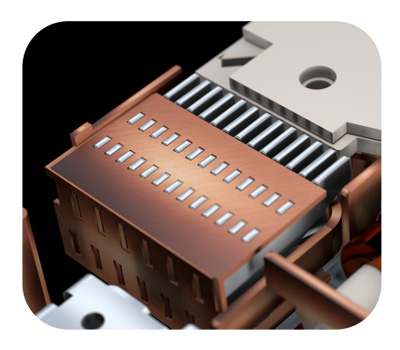

غرفة إطفاء القوس تتبنى شبكة متعددة |

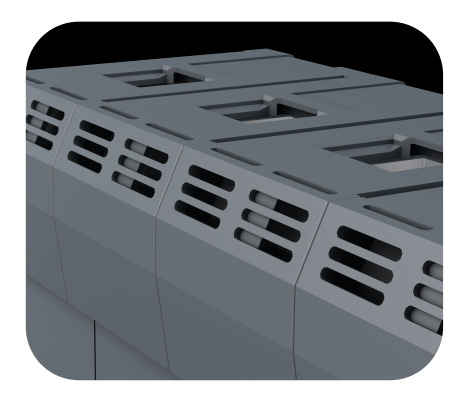

تصميم جديد لفتحات التهوية ، من الغاز بشكل أكثر سلاسة |
 |
 |

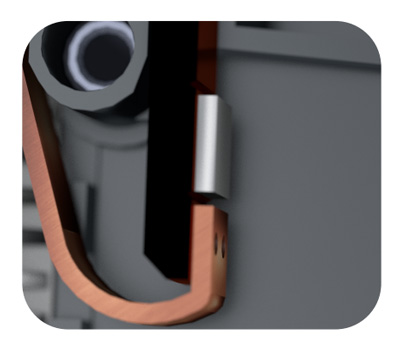

| اتصال ثابت | مادة مثبطة للهب PA66 |
| تصميم اشتعال قوس التلامس الثابت أكثر ملاءمة لـ دخول القوس إلى غرفة إطفاء القوس |

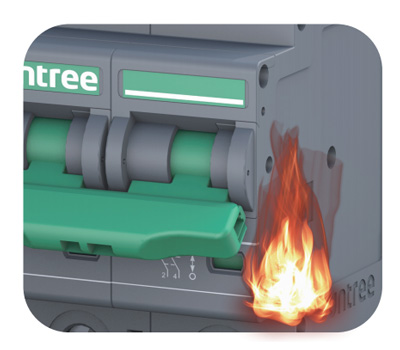

تصنيف مثبطات اللهب من V-2 |
تحديد
| اسم المنتجات | PV DC MCB |
| عمود | 3 |
| الفولطية التشغيلية المقدرة (Ue) | DC1500V |
| جهد العزل المقدر (Ui) | 1500 فولت |
| الدافع المقدر تحمل الجهد (Uimp) | 8 كيلو فولت |
| تصنيف الحالة الحالية (In) | 125 أ |
| التيار التشغيلي المقدر (In) | 6A / 10A / 16A / 20A / 25A / 32A 40A / 63A / 80A / 100A / 125A |
| القدرة القصوى المقدرة لكسر الدائرة القصيرة (lcu) | 5 كيلو أمبير / 1500 فولت |
| قدرة كسر التشغيل (LCS) | 5kA / 1500 فولت |
| الحياة الميكانيكية | 10000 |
| الحياة الكهربائية | 2000 |
| الأبعاد (عرض × ارتفاع × عمق) | 80.4 × 65.5 × 82 ملم |
| التركيب | دين |
| الرطوبة النسبية | + 50 ليس أكثر من 95٪ |
| متطلبات قطبية الأسلاك | رقم |
| درجة حرارة العمل | -40 درجة ℃ - + 75 درجة |
متطلبات الاختبار: التيار المستمر.
التيار: وفقًا لـ 14048.2،1.05Ln 1n لا يعمل ، يعمل 1.3Ln 1n ، إذا كان يمكن قياس تغير درجة حرارة الذهب المزدوج.
يتوافق طول السلك ومساحته مع المعيار.
قم بقياس ارتفاع درجة حرارة الجهاز وقارن التغير في ارتفاع درجة الحرارة.
اختبار 3 لكل منهما.

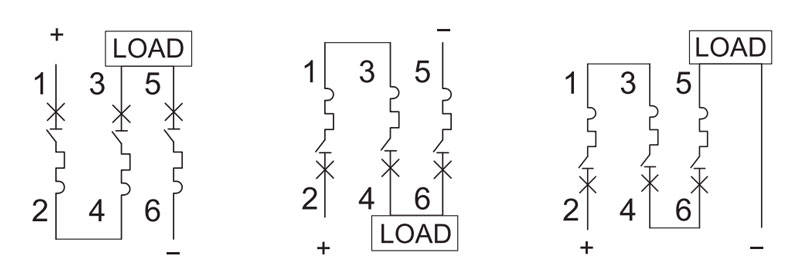

الاسلاك الرسم البياني

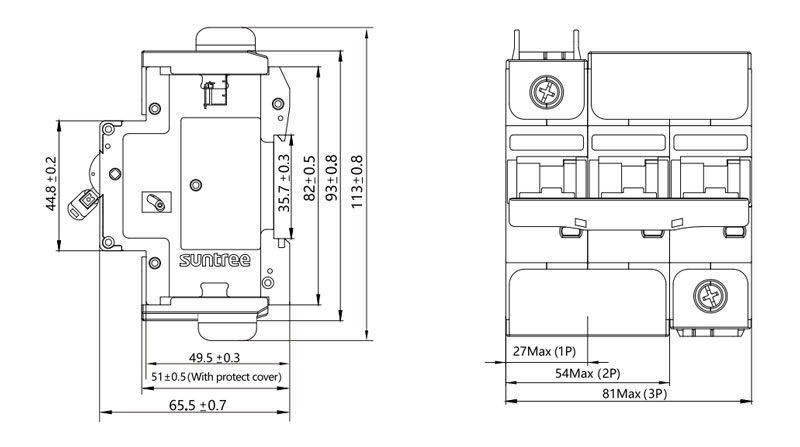

البعد
